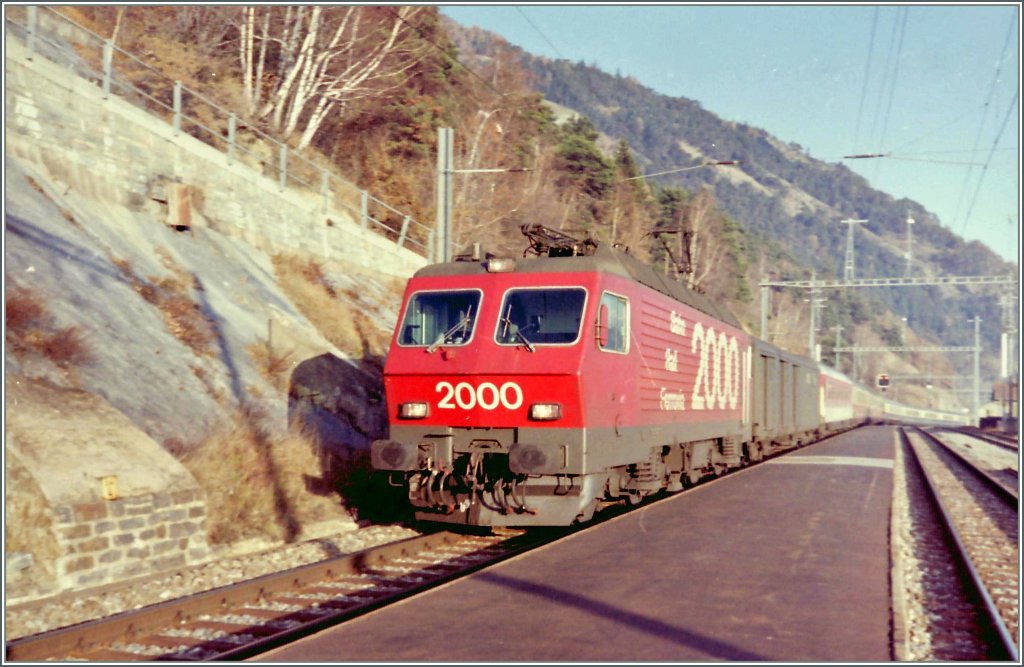

Ein Bild aus alten Tagen: SBB Re 4/4 IV mit dem EC "Lötschberg" in Hohtenn.
(ID 242751)
Ein Bild aus alten Tagen: SBB Re 4/4 IV mit dem EC "Lötschberg" in Hohtenn.
November 1991
Stefan Wohlfahrt 02.01.2013, 852 Aufrufe, 2 Kommentare
2 Kommentare, Alle Kommentare
Kommentar verfassen
Armin Schwarz 02.01.2013 16:58
Ein tolles Bild von der Re 4/4 IV aus alten Tagen, danke für Einstellen Stefan.
Gruß Armin
Hans und Jeanny De Rond 03.01.2013 15:23
... und viel schöner als die Lötschberger.
Die historische Aufnahme aus Hohtenn gefällt mir auch bestens, Stefan.
Gruß Hans
Schweiz / Privatbahnen / SOB (Südostbahn), Schweiz / Züge / Voralpen-Express (VAE), Schweiz / E-Loks (Normalspur) / Re 4/4 IV (Re 446)
173 1200x799 Px, 13.09.2025
Die Re 446 018-4 (ex SOB Re 446 448, ex SBB Re 4/4 IV 10104) und dahinter verdeckt die Re 446 017-6 (ex SOB Re 446 447, ex SBB Re 4/4 IV 10103) der EDG - Eisenbahndienstleister GmbH (Thayngen) sind am 28 Mai 2023 beim Bahnhof Basel SBB abgestellt, Aufnahme aus einem ICE heraus.
Die 4 Lok der Schweizer Baureihe Re 446 wurden als vierachsige Prototyp-Lokomotiven (Projekt Bahn 2000) als Re 4/4 IV im Jahr 1982 von der SLM - Schweizerische Lokomotiv- und Maschinenfabrik in Winterthur (mechanischer Teil) und der BBC - Brown, Boveri & Cie. in Baden (elektrischer Teil) für die SBB gebaut. Aufgrund ihres lauten Luftgeräusches erhielten sie den Beinamen „Staubsauger“, alternativ wurden sie wegen der eckigen Kastenform auch „Container“ genannt. Heute sind diese vier Lokomotiven als Re 446 bei der Eisenbahndienstleister GmbH im Einsatz.
In den 1970er-Jahren evaluierten die SBB für die Schweiz geeignete Formen des Hochgeschwindigkeitsverkehrs. Das Projekt Bahn 2000 nahm allmählich Form an und verschiedene Kosten-Nutzen-Analysen führten zur Erkenntnis, dass Infrastruktur und Rollmaterial für eine Geschwindigkeit von maximal 200 km/h ausgelegt werden sollten. Die im Einsatz stehenden und zuverlässigen Re 4/4II waren für diesen Zweck zu schwer. Die eingesetzte Technik kann nicht mehr Leistung liefern. Richtungsweisend war der Einsatz der Gleichrichtertechnik, welche allerdings noch in den Kinderschuhen steckte und bei den seit 1974 im Einsatz stehenden Prototyp-Triebzügen RABDe 8/16 ständige Probleme bereitete.
Aufgrund dieser bekannten Fehleranfälligkeit stellten die SLM und die BBC gemeinsam vier Prototyp-Lokomotiven her, welche in den Grundzügen den RABDe 8/16 gleichen. Um Gewicht einzusparen wurden die Lokomotiven in Leichtstahl-Bauweise ausgeführt, um die schwere Technik unterbringen zu können, dadurch kann die Achslast bei 20 Tonnen gehalten werden. Analog zu den RABDe 8/16 kamen von Gleichrichtern gespeiste Wellenstrommotoren zum Einsatz. Da es sich um Prototypen handelt, bekamen zwei Lokomotiven Getriebe von BBC, die anderen beiden solche von der SLM. Die eingesetzte Technik erlaubte eine Höchstgeschwindigkeit von 160 km/h und die Dauerleistung von etwas über 5.050 kW bei etwa 85 km/h.
Anfang 1983 erbrachte die 10104 im Heitersberg-Tunnel den Nachweis, dass sie die Geschwindigkeit von 175 km/h erreichen kann, welche notwendig ist, um eine Zulassung für 160 km/h zu erhalten.
Die Lokomotiven verfügen über eine elektrische Bremse, die aber nur als Widerstandsbremse ausgeführt ist, da der Stand der Technik 1982 die Rekuperationsbremsung mit Thyristorsteuerung noch nicht erlaubte. Es zeigte sich auch, dass die Entstörungsmassnahmen aufwändiger waren als zunächst erwartet.
Trotz ständiger Verbesserungen an der Lok-Technik und ausgebügelter Kinderkrankheiten stand 1985 fest, dass die Lokomotive nicht in Serie gehen würde. Die für 1990 geplante Einführung der S-Bahn Zürich stand für die SBB im Vordergrund, während ein kurzzeitiger Verkehrsrückgang und die sich verzögernden Neubaustrecken erst mittelfristig entsprechendes Rollmaterial benötigten. Studien von SLM und BBC belegen darüber hinaus, dass die gewünschte universelle Hochgeschwindigkeitslokomotive für 200 km/h, die heute als SBB Re 460 existiert, noch weiterer Entwicklungsarbeit bedurfte. Die SBB gingen darauf ein und vergaben einen entsprechenden Entwicklungsauftrag. Anfänglich war eine Typenbezeichnung Re 4/4 VI vorgesehen. Die vier Re 4/4IV bleiben damit Einzelexemplare.
Einsatz und Werdegang bei den SBB
Die Lok waren insbesondere am Genfersee, im Wallis und gelegentlich auch zwischen Zürich und St. Margrethen anzutreffen. Im Jahr 1984 lautete ein Werbeslogan der SBB «In Zukunft die Bahn». Auf verschiedenen Bahnhöfen wurde eine Leistungsschau mit verschiedenem Rollmaterial durchgeführt. Ende 1986 bekamen alle vier Maschinen, die dem Depot Lausanne zugeteilt waren, eine einheitliche Lackierung im sogenannten verkehrsrot und der bis 1992 prägenden Bahn-2000-Werbung. Die großzügig ausgebaute Strecke im Rhonetal diente den SBB als Versuchsstrecke und war lange Zeit der einzige nennenswerte Abschnitt, welcher punktuell mit bis zu 160 km/h befahren werden konnte. Anfang 1987 folgten weitere Geschwindigkeitsversuche, bei welchen eine der Loks 188 km/h erreichte und ein Dreigespann den Schweizer Geschwindigkeitsrekord von 192 km/h aufstellte, welcher 1992 von den Re 460 gebrochen wurde.
Der Unterhalt der Prototypen-Serie gestaltete sich im Vergleich zu den Großserien als äußerst kostenintensiv. Deshalb versuchten die SBB die vier Maschinen zu verkaufen und auch auf die vorgesehene Umzeichnung (Re 440 000–003) ins 1992 eingeführte UIC-konforme Nummernschema zu verzichten. Mit der SOB verständigte man sich schließlich auf einen Fahrzeugtausch: die vier Re 4/4IV gingen an die SOB, die SBB übernahmen im Gegenzug vier Re 4/4III.
Im Dezember 1994 übernahm die SOB die ersten zwei Re 4/4IV von den SBB, allerdings zog sich der «Tausch» der restlichen beiden Loks noch bis 1996 hin. Bei den SOB erhielt die Kleinserie ihre neue Bezeichnung Re 446 (Re 446 445–448).
Anlässlich der Fusion der SOB mit der BT wurde 2001 ein neues Nummernschema eingeführt, weshalb die Re 446 445–448 umgezeichnet wurden und neu als Re 446 015–018 verkehren.
Seit der Übernahme 1995 setzte die SOB die Lokomotiven vornehmlich im Voralpen-Express auf der Achse (Romanshorn –) St. Gallen – Luzern ein. Anfangs wurden diese Züge mit Wagen des Typs EW IV geführt. Ab 1999 verkehrten die Züge mit modernisierten Wagen des Typs Revvivo. Die Züge wurden nun verpendelt, wobei nur drei Steuerwagen die Vielfachsteuerung IIId erhielten und somit Re-446-tauglich waren.
Bis Dezember 2019 wurde der Voralpen-Express auf neue Garnituren des Typs Stadler Flirt «Traverso» umgestellt. Die vier Lokomotiven Re 446 wurden daraufhin an die Eisenbahndienstleister GmbH (EDG) verkauft.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsfolge: Bo' Bo'
Länge über Puffer: 15.800 mm
Drehzapfenabstand: 7.900 mm
Achsabstand im Drehgestell: 2.900 mm
Treibraddurchmesser: 1.260 mm (neu)
Leistung: 4.960 kW
Höchstgeschwindigkeit: 160 km/h
Gewicht: 80.0 t
Anfahrzugkraft: 300 kN
Dauerzugkraft: 210 kN
Fahrleitungsspannung: 15000 V, 16.7 Hz ~
Armin Schwarz
Armin Schwarz
Schweiz / E-Loks (Normalspur) / Re 4/4 IV (Re 446), Schweiz / Unternehmen / EDG - Eisenbahndienstleister GmbH
388 2 1400x933 Px, 09.02.2024
Schweiz / Privatbahnen / SOB (Südostbahn), Schweiz / E-Loks (Normalspur) / Re 4/4 IV (Re 446)
384 1200x800 Px, 01.08.2021
EISENBAHN DIENSTLEISTER GmbH.
EDG Re 446 016-8, ehemals SOB/SBB, auf den nächsten Einsatz wartend in Rheinfelden am 16. April 2021.
Foto: Walter Ruetsch
Walter Ruetsch
Walter Ruetsch
Schweiz / E-Loks (Normalspur) / Re 4/4 IV (Re 446), Schweiz / Unternehmen / EDG - Eisenbahndienstleister GmbH
440 1 1200x800 Px, 16.04.2021
